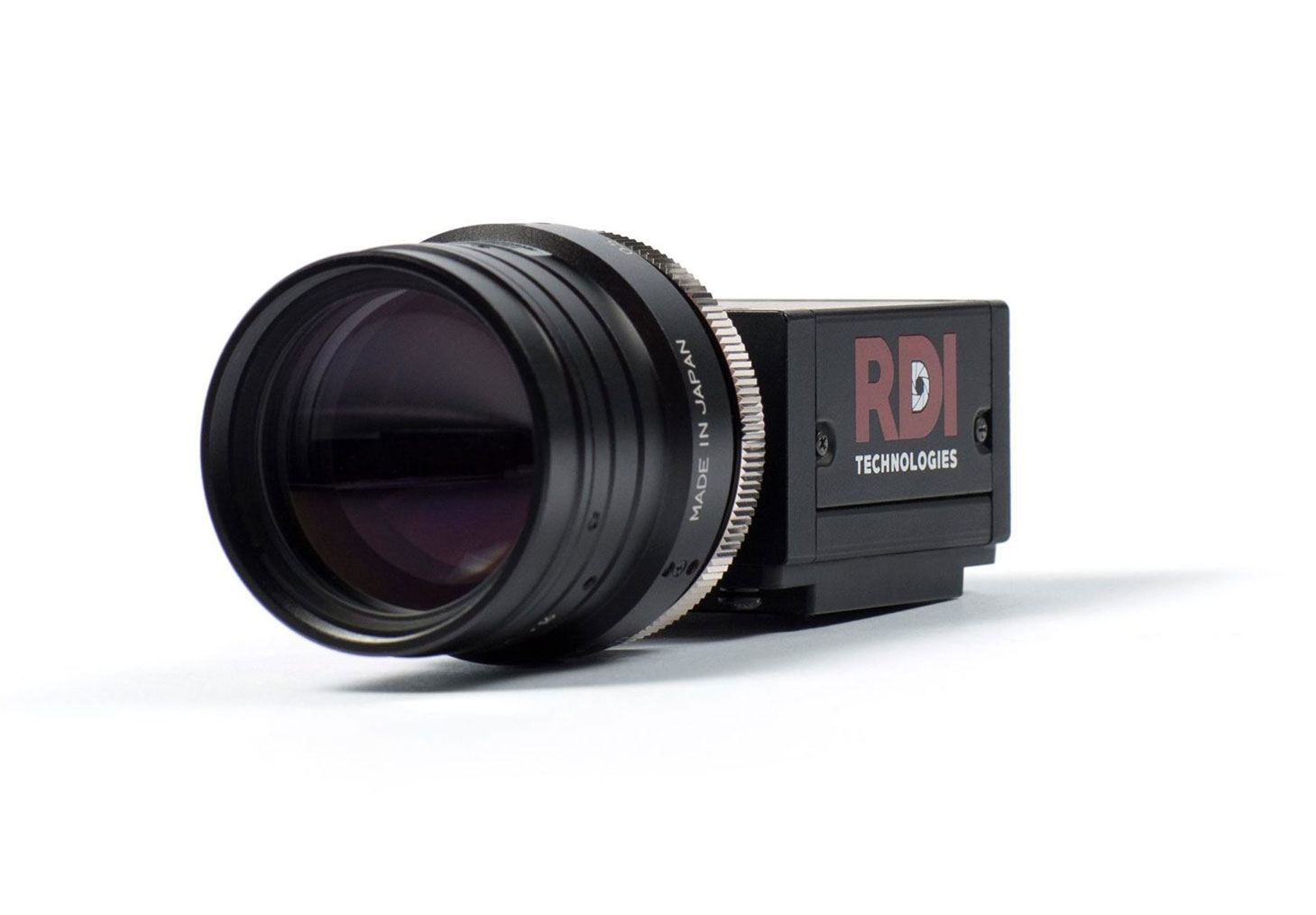

IRIS MTM

IRIS M™是同类产品中的第一款，它使用RDI Technologies专有的Motion Amplification®软件来检测细微的运动，并将该运动转换为肉眼可见的水平。

IRIS M™彻底改变了公司监控价值数十亿美元的工厂机械、生产线、结构、工程设计流程等的方式。通过将相机中的每个像素转换为位移传感器，Iris M™在几分之一秒内进行了数百万次测量。而且它不会与您的机器或设备发生物理接触。这是第一次，你将能够立即看到、分析和传达肉眼看不见的东西，并过渡到行动和根本原因的解决。通过可视化场景中的每个动作，您可以看到在哪里进行测量，然后只需单击屏幕上的按钮即可立即进行测量。Iris M™在一个易于使用的工具中提供全面的故障排除和深入分析。

可视化

测量

疑难解答

沟通

综合软件包

运动放大®采集

RDI的Motion Amplification®采集软件的用户界面就像点击一样简单。这使您能够立即可视化和测量230万个基于视频的传感器点的运动。

运动放大®分析

RDI的Motion Amplification®分析软件使复杂的资产分析变得像点对点一样简单。采集软件中拍摄的每个简单视频现在都可以用于提取时间波形、频谱和轨道，或用于基于频率的滤波、轴检查等复杂过程。

运动工作室

Motion Studio™使您能够使用RDI的Motion Amplification®软件创建更强大的视频。将光谱和波形添加到视频中，从单个屏幕显示多个视图，并直接从视频编辑器屏幕编辑视频。Motion Studio为您的报告提供了所有工具。

运动浏览器

所有这些数据都需要一个有组织、易于访问的格式。Motion Explorer是一个全面的文件管理工具，它使您的所有数据保持有序、可访问，并随时准备进行进一步分析。

实时动态放大®

在获取录音之前进行放大。立即扫描资产，实时查看动态。

Group 17 Created with Sketch.

校准位移测量

视频中可以绘制无限数量的区域来测量位移。所有测量都是同时进行的。

基于频率的滤波

时间波形和视频的带通、带阻、低通和高通滤波。

Group 11 Created with Sketch.

高级故障排除

轴检查、颜色映射频率、顶部频率滤波等等。

视频资源

你能看到它在动吗？使用Motion Amplification®，您可以。

电机错位案例研究

大型结构性资产

IRIS M主要软件功能

  • 实时动态放大®

    在获取录音之前进行放大。立即扫描资产，实时查看动态。

  • 时间波形、频谱和轨道

    视频中可以绘制无限数量的区域进行测量 取代。所有测量都是同时进行的。

  • 固定

    基于全帧和区域的图像稳定。

  • 数据导出

    将波形、光谱、轨道和对象路径导出到.csv文件。

  • 频率滤波

    带通、带阻、低通和高通时间滤波 波形和视频。

  • 运动图

    显示单个频率的彩色图像叠加，或 整体运动。

  • 高频滤波

    自动确定感兴趣的频率并创建 只需单击一下即可过滤多个数据集。

  • 轴检查

    目视检查旋转轴并测量其位移 在操作过程中。

  • 瞬态运动放大®

    请参阅物体移动时小动作的Motion Amplification® 通过现场。

  • 瞬态路径图

    在视频和绘图中显示对象的路径。

  • 视频注释

    添加文本、形状、注释和公司徽标覆盖 导出为视频。

  • 并排视频

    同时播放原版和Motion Amplification® 视频。

IRIS M规格

  • 镜头

    6mm, 12mm, 25mm, 50mm, 100mm

  • 运动放大系数

    1-500x

  • USB3电缆长度

    9.84英尺（3米）

  • 采样率

    高清时为180 fps，分辨率降低时可达1300 fps

  • 最小位移

    <3.3英尺（1米）处0.01密耳（0.25μm），带50mm透镜，0.005 密耳（0.125μm）近焦。

  • 可选配件套件

    LED灯：23000勒克斯@1米，锂离子灯电池，灯台， 额外的振动垫、电脑支架。

  • 频率范围

    高达5400 CPM@180 fps最大值：39000 CPM@1300 fps 分辨率降低。

  • 播放/导出功能

    4倍原始帧速率到1 fps。

  • 数据获取系统

    i7处理器，32GB RAM，1TB SSD，双电池，重量轻， MIL-STD-810G标准跌落保护，1年意外损坏 保护。
