三维运动分析系统作为现代生物力学研究和运动科学领域的关键技术手段，通过对人体运动的精确捕捉和量化分析，为体育科学、康复医学和生物力学研究提供了前所未有的洞察能力。这些系统能够将人体复杂的三维运动转化为可测量、可分析的数据，从而揭示运动规律、优化运动表现、评估康复进展和深入理解人体生物力学机制。
随着计算机视觉技术、传感器技术和数据分析算法的飞速发展，现代三维运动分析系统已从早期的实验室专用设备发展为多元化、高精度、智能化的综合解决方案。从传统的基于标记点的光学捕捉系统到新兴的无标记点视频分析技术，从单一的运动学数据采集到多模态数据融合的全面分析，三维运动分析系统正以其独特的技术优势在多个领域发挥着不可替代的作用。
本文将聚焦于体育科学、康复医学和生物力学三个核心领域，系统分析当前主流的三维运动分析系统及其应用场景、技术特点和实际案例，为相关领域的研究人员、临床医生和运动训练专家提供全面的技术参考。

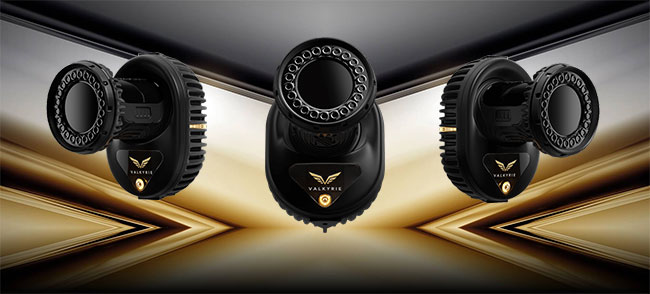

Vicon VALKYRIE 是由英国 Vicon 公司开发的新一代高精度三维运动捕捉系统，被誉为 "为瞬息万变的世界打造的全新动态捕捉相机"。作为运动捕捉系统的新一代核心设备，VALKYRIE 将敏捷性、速度与强劲性能精准融入每一处细节设计，传承了 Vicon 四十余年的专业技术积淀，完美融入顶尖的生态系统。
技术特点：
• 市场领先的分辨率：Valkyrie 提供高达 2600 万像素的分辨率，呈现无与伦比的清晰度，能够捕捉到极其细微的运动变化
• 直观操作：配备 30 帧 / 秒的全视频预览模式，轻松实现瞄准与监控，进一步优化工作流程，降低操作复杂度
• 多环境适应性：其 IP65 防护等级确保设备在各种条件下稳定运行，适用于室内外多种环境
• 精密设计的镜头：全新开发的变焦镜头显著提升了拍摄范围与精度，能够满足不同场景下的拍摄需求
• 尖端速度：该摄像机的原生速度可达 720 帧 / 秒，采用窗口化技术时更可高达 2000 帧 / 秒，特别适合捕捉高速运动
Vicon VALKYRIE 在体育科学领域具有广泛的应用，主要包括以下几个方面：
竞技体育动作技术分析：在竞技体育中，VALKYRIE 系统能够精确捕捉运动员的技术动作，为技术优化提供数据支持。无论是田径项目的起跑、加速、跳跃等动作，还是球类项目的击球、投球、传球等技术，VALKYRIE 都能提供高分辨率、高帧率的运动数据，帮助教练和运动员发现技术问题，优化技术细节。
运动员体能评估与训练监控：通过对运动员在训练过程中的运动表现进行量化分析，VALKYRIE 系统能够评估运动员的体能状况，监控训练负荷，预测疲劳状态，为个性化训练计划的制定提供科学依据。该系统特别适合对高强度、高速度运动项目的运动员进行监测，如短跑、跳跃、投掷等项目。
运动损伤预防与康复指导：VALKYRIE 系统能够精确捕捉运动员在运动过程中的关节角度、肌肉发力模式等关键参数，通过对比分析，可以发现潜在的运动损伤风险因素，为预防损伤提供依据。同时，在运动员康复过程中，该系统能够评估康复进展，指导康复训练，确保运动员安全、有效地恢复运动功能。
在 2025 年江苏城市足球联赛中，多家俱乐部已经开始采用 Vicon VALKYRIE 系统进行球员训练和伤病管理。该系统通过构建球员个体化的多体动力学模型，结合摄像数据和肌电信号，对运动员运动过程中的关节受力、力矩分布与步态模式进行深入分析，能够快速精准地识别出高风险动作。
具体应用包括：
精准评估与康复方案定制：以江苏城市足球联赛为例，膝关节、踝关节和腰部等部位因频繁受力，成为运动损伤的 "重灾区"。VALKYRIE 系统通过构建球员个体化的多体动力学模型，能够直观对比运动员健康状态与受伤状态下的运动差异，为康复医生提供详实、科学的数据支持，从而制定出更具针对性的康复路径和训练方案。
动作优化与竞技表现提升：足球运动中的动作复杂多样，从定位球射门的精准发力，到高速变向冲刺的灵活转向，每一个动作都蕴含着巨大的提升空间。VALKYRIE 系统构建的多体模型不仅能够高度还原这些复杂动作，还能对肌群协同与能量效率进行量化分析，帮助教练团队精准调整训练重点，有针对性地提升运动员的爆发力、灵活性与稳定性。
辅助装备研发与定制：VALKYRIE 强大的三维 CAD 建模与动力学集成能力，可为足球专用康复外骨骼设备、智能护膝、训练强化装置等辅助装备的研发提供坚实的技术支撑。通过对人体模型与外部装置的联动建模，系统能够仿真人体与装备交互的力学行为，为设备结构设计和控制策略优化提供可靠的验证平台。
Qualisys 运动捕捉系统是由瑞典 Qualisys 公司开发的高精度三维运动分析系统，在体育科学、康复医学和生物力学研究领域享有盛誉。该系统以其高保真数据和强大的分析工具而著称，能够为用户提供关于人体运动的深入洞察。
技术特点：
• 高精度运动捕捉：Qualisys 系统采用先进的红外摄像机技术，能够精确捕捉标记点的三维坐标，提供亚毫米级的精度，确保捕捉到的运动数据准确可靠。
• 多设备同步集成：该系统可以与测力台、肌电仪、眼动仪等多种设备实现同步集成，实现多模态数据采集，全面分析人体运动的运动学、动力学和肌肉活动特征。
• 实时数据处理与反馈：Qualisys 系统支持实时数据处理和反馈，用户可以在运动过程中实时查看和分析数据，及时调整运动策略和训练方案，提高训练效率。
• 用户友好的软件界面：系统配备功能强大且易于使用的软件界面（QTM），用户可以轻松进行系统设置、数据采集和分析，即使对于非专业用户也能快速上手。
• 灵活的系统配置：Qualisys 系统提供多种型号的摄像机和不同的系统配置方案，可以根据用户的需求和预算进行灵活配置，适用于从小型实验室到大型研究中心的各种应用场景。
Qualisys 运动捕捉系统在体育科学领域的应用非常广泛，主要包括以下几个方面：
运动员技术分析与优化：Qualisys 系统能够精确捕捉运动员的技术动作，分析关节角度、角速度、线速度等关键参数，帮助教练和运动员发现技术问题，优化技术细节。该系统特别适合对技术要求高、动作复杂的项目进行分析，如体操、跳水、花样滑冰等项目。
运动生物力学研究：该系统可以用于研究不同运动项目的生物力学特征，探索运动技术的优化空间。例如，在跑步、跳跃、投掷等项目中，Qualisys 系统可以分析运动员的发力模式、能量传递效率等生物力学参数，为运动技术的改进提供理论依据。
运动员体能评估与训练监控：通过对运动员在训练过程中的运动表现进行量化分析，Qualisys 系统能够评估运动员的体能状况，监控训练负荷，预测疲劳状态，为个性化训练计划的制定提供科学依据。该系统特别适合对高强度、长时间运动项目的运动员进行监测，如中长跑、游泳、自行车等项目。
团队运动分析与战术优化：在足球、篮球、曲棍球等团队运动中，Qualisys 系统可以同时追踪多名运动员的运动轨迹，分析运动员的位置分布、移动速度、传球路线等参数，为战术分析和优化提供数据支持。
在一项针对大学生男子网球运动员正手上步截击急停动作的研究中，研究人员使用 Qualisys 红外高速摄像捕捉系统（200Hz）、三维测力台及肌电测量仪三机同步的测量手段，对 8 名网球国家二级运动员进行了测试。
研究结果表明：
在截击的三个动作阶段（上步阶段、缓冲阶段、蹬伸阶段）中，缓冲阶段时间用时最短，表明缓冲时足底制动最强，对下肢（包括关节）的冲击力大，特别是膝关节的受力就会比较直接。
膝关节在平分区内收角度显著大于占先区（平分区为 11.38±9.95°，占先区为 4.16±2.23°），表明膝关节在平分区更易引起外侧副韧带的损伤。
平分区上步截击球足底承受的力在前后方向上的受力比占先区足底承受力在前后方向上的受力大（平分区为人体体重的 1.21 倍，占先区为人体体重的 1.06 倍）。足部受力越大，表明膝关节受力也就越大，更易导致膝关节受到损伤。
在上步截击球过程中，平分区胫骨前肌、股外侧肌放电量与贡献率表现最为突出，占先区半腱肌、股内侧肌放电量与贡献率表现最为突出。
这些发现为网球运动员的技术优化和损伤预防提供了科学依据，指导运动员调整技术动作，减少膝关节损伤风险，提高运动表现。
OptiTrack 运动捕捉系统是由美国 OptiTrack 公司开发的高精度三维运动分析系统，该系统以其高精度、高可靠性和广泛的适用性在体育科学、康复医学和生物力学研究领域得到了广泛应用。
技术特点：
• 高精度运动捕捉：OptiTrack 系统采用先进的红外摄像机技术，能够精确捕捉标记点的三维坐标，提供亚毫米级的精度，确保捕捉到的运动数据准确可靠。该系统特别适合对高精度要求的研究和应用。
• 实时数据处理：OptiTrack 系统支持实时数据处理和输出，用户可以在运动过程中实时查看和分析数据，及时调整运动策略和训练方案，提高工作效率。
• 多摄像机系统扩展性：该系统支持多摄像机同步工作，用户可以根据需要添加更多的摄像机，扩大捕捉范围，提高捕捉精度。系统可以同时追踪多个目标，适用于复杂的运动场景。
• 灵活的标记点设置：OptiTrack 系统支持多种类型的标记点，包括主动式和被动式标记点，用户可以根据不同的应用需求选择合适的标记点类型。此外，系统还支持无标记点的运动捕捉技术，为某些特殊应用提供了便利。
• 开放的软件接口：OptiTrack 系统提供开放的软件接口，支持与多种第三方软件和设备的集成，如 Visual3D、MATLAB、Simulink 等，为用户提供了丰富的数据分析和处理工具。
OptiTrack 运动捕捉系统在体育科学领域的应用非常广泛，主要包括以下几个方面：
运动员技术分析与优化：OptiTrack 系统能够精确捕捉运动员的技术动作，分析关节角度、角速度、线速度等关键参数，帮助教练和运动员发现技术问题，优化技术细节。该系统特别适合对技术要求高、动作复杂的项目进行分析，如体操、跳水、花样滑冰等项目。
运动生物力学研究：该系统可以用于研究不同运动项目的生物力学特征，探索运动技术的优化空间。例如，在跑步、跳跃、投掷等项目中，OptiTrack 系统可以分析运动员的发力模式、能量传递效率等生物力学参数，为运动技术的改进提供理论依据。
运动训练与康复：OptiTrack 系统可以用于设计和评估运动训练方案，监测训练效果，指导康复训练。该系统能够提供精确的运动数据，帮助训练师和康复师制定个性化的训练和康复计划，提高训练和康复效果。
体育装备研发与评估：在体育装备的研发过程中，OptiTrack 系统可以用于评估装备对运动员运动表现的影响，如运动鞋、运动服装、运动器材等。通过分析运动员在使用不同装备时的运动数据，可以优化装备设计，提高装备性能。
在一项关于三维步态运动分析技术在经典式越野滑雪项目中的应用研究中，研究人员使用 OptiTrack 运动捕捉系统对越野滑雪运动员的技术动作进行了分析。研究结果表明，三维步态运动分析技术在越野滑雪技术分析和训练中具有重要应用价值。
具体应用包括：
不同技术动作的生物力学比较：研究人员使用 OptiTrack 系统对两种不同的越野滑雪技术（传统对角线步幅 DSCONV 和奔跑对角线步幅 DSRUN）进行了比较分析。结果显示，DSRUN 技术具有腿部伸展更早、推进速度更快以及膝关节屈伸运动范围更大等特点，无论是测试成绩还是经济效应，DSRUN 都明显优于 DSCONV。
不同速度条件下的技术适应性分析：研究人员使用 OptiTrack 系统分析了滑雪运动员使用 DPK 技术时的生物力学特征及不同速度条件下的适应性。结果发现，速度的增加与周期长度和频率的增加有关，建议运动员的训练应从两方面着手：一方面发展特定的技术技能，使运动员在极富挑战性的单脚站姿的条件下仍可以实现有效的双撑杆；另一方面重点改进蹬腿动作，提前将重心转移到前脚，为蹬腿动作做准备，然后将全部的重心转移到施力侧下肢。
不同地形条件下的技术调整策略：研究人员使用 OptiTrack 系统分析了滑雪运动员在不同坡度地形下使用 DP 技术时的生物力学特征。结果发现，在上坡地形，运动过程中会产生更高的脉冲力和峰值杆力，需要身体保持更直立的姿势，肘关节更加弯曲，手臂向后摆动最大次数更少。随着坡度不断增加，滑雪者会改变身体和手杖的位置，下肢关节变得更加弯曲，杆位更靠近足部。
这些发现为越野滑雪运动员的技术训练提供了科学依据，指导运动员根据不同的速度和地形条件调整技术动作，提高运动效率，降低受伤风险。
三维步态分析系统是一种通过多模态传感器与算法整合，对人体步行或跑步时的运动学、动力学及肌肉活动进行量化评估的先进技术。其核心由三维动作捕捉系统、测力台、表面肌电仪及足底压力分析模块组成，能够精准记录关节角度、地面反作用力、肌电信号等参数，并通过软件建模生成三维运动轨迹。
技术特点：
• 多模态数据采集：三维步态分析系统能够同时采集运动学、动力学和肌电信号等多种数据，全面分析步态特征。系统通常由三维动作捕捉系统（如红外摄像机）、测力台、表面肌电仪和足底压力测量仪等组成，通过多模态同步信号收发器实现数据的精确同步。
• 高精度运动捕捉：现代三维步态分析系统通常采用高精度的红外摄像机捕捉系统，能够精确记录关节角度、位移、速度和加速度等运动学参数。部分系统的摄像机分辨率可达到 400 万像素，采集频率可达 180Hz，确保了数据的高精度和可靠性。
• 全面的数据分析功能：系统配备功能强大的数据分析软件，能够对采集到的数据进行处理、分析和可视化。软件通常支持多种步态参数的自动计算，如步长、步宽、步频、支撑相时间、摆动相时间等，并能生成各种图表和报告，便于临床医生和研究人员理解和应用。
• 个性化报告生成：基于采集和分析的数据，系统能够生成个性化的步态分析报告，直观展示患者的步态特征，对比正常参考值，指出异常步态模式和可能的原因，为临床诊断和治疗提供依据。
• 实时反馈与训练功能：部分先进的三维步态分析系统支持实时反馈和训练功能，能够在患者进行步态训练时提供实时的视觉或听觉反馈，帮助患者调整步态模式，提高训练效果。
三维步态分析系统在康复医学领域有着广泛的应用，主要包括以下几个方面：
神经系统疾病的步态评估与康复：三维步态分析系统广泛应用于脑卒中偏瘫、帕金森病、脑外伤等神经系统疾病患者的步态异常诊断与康复评估。通过分析患者的步态参数，如步长不对称性、支撑相时间、摆动相膝关节屈曲角度等，可以评估疾病的严重程度，制定个性化的康复方案，监测康复进展。
骨科疾病的诊断与治疗评估：在骨科疾病的诊断和治疗中，三维步态分析系统可以评估患者的步态异常，指导手术方案的制定，评估手术效果，指导术后康复训练。该系统特别适用于膝关节置换术、髋关节置换术、足踝手术等骨科手术后的康复评估和指导。
运动损伤的康复与重返运动评估：对于运动员和运动爱好者的运动损伤，如膝关节韧带损伤、踝关节扭伤等，三维步态分析系统可以评估损伤后的步态异常，指导康复训练，评估康复效果，为重返运动提供客观依据。
儿童发育性疾病的评估与干预：三维步态分析系统可以用于评估儿童发育性疾病，如脑瘫、先天性马蹄内翻足、进行性肌营养不良等引起的步态异常，指导康复治疗和矫形器的设计与使用，监测疾病进展和治疗效果。
在一项针对脑卒中偏瘫患者的研究中，研究人员使用三维步态分析系统对患者的步态进行了评估和分析。研究结果显示，与健康对照组相比，脑卒中偏瘫患者表现出明显的步态异常，主要表现在以下几个方面：
步态对称性异常：脑卒中偏瘫患者的患侧步长明显缩短，健侧步长相对延长，导致步态不对称。步长不对称性是评估脑卒中偏瘫患者步态异常的重要指标之一。
支撑相时间异常：脑卒中偏瘫患者的患侧支撑相时间明显延长，摆动相时间缩短，导致步态周期异常。这种异常反映了患者患侧下肢负重能力和摆动能力的下降。
关节角度异常：脑卒中偏瘫患者在步态周期中的髋关节、膝关节和踝关节的角度变化明显异常。例如，在摆动相，患侧膝关节屈曲角度减小，导致足下垂和内翻，影响步态的流畅性和效率。
地面反作用力异常：脑卒中偏瘫患者的患侧地面反作用力峰值明显降低，垂直轴地面反作用力减小，反映了患侧下肢的负重能力下降。
基于这些发现，康复医生可以制定针对性的康复方案，如加强患侧下肢的负重训练、改善膝关节屈曲能力、纠正足下垂和内翻等。通过定期使用三维步态分析系统评估康复进展，调整康复方案，可以有效提高患者的步态功能，促进患者的全面康复。
HumanTrak 是由 VALD 公司开发的无标记三维运动分析系统，该系统采用先进的计算机视觉技术，能够在无需使用标记点的情况下对人体运动进行高精度的三维分析。与传统的基于标记点的三维运动分析系统相比，HumanTrak 具有成本低、操作简单、适用范围广等优势。
技术特点：
• 无标记点设计：HumanTrak 是一种无标记的 3D 运动分析系统，它不需要在人体上粘贴标记点，避免了传统运动捕捉系统的繁琐准备工作和对运动的干扰。这使得系统特别适合在临床环境和日常活动中使用。
• 高精度运动捕捉：尽管无需标记点，HumanTrak 仍能提供高精度的运动数据。系统采用先进的计算机视觉算法和深度学习技术，能够从普通的 RGB 视频中精确估计人体关节的三维位置，提供亚毫米级的精度。
• 多摄像头系统：HumanTrak 系统通常由多个摄像头组成，能够从不同角度捕捉人体运动，通过多视角融合技术提高运动捕捉的精度和可靠性。系统支持多种摄像头配置，用户可以根据需要选择合适的配置方案。
• 实时数据分析：HumanTrak 系统支持实时数据分析和反馈，用户可以在运动过程中实时查看和分析数据，及时调整运动策略和训练方案，提高工作效率。系统还支持离线数据分析，用户可以对录制的视频进行详细分析。
• 直观的用户界面：HumanTrak 系统配备直观的用户界面，用户可以轻松进行系统设置、数据采集和分析。系统提供丰富的可视化工具，帮助用户理解和解释运动数据。
HumanTrak 无标记三维运动分析系统在康复医学领域有着广泛的应用，主要包括以下几个方面：
神经系统疾病的康复评估与训练：HumanTrak 系统可以用于评估和训练脑卒中、帕金森病、脑外伤等神经系统疾病患者的运动功能。通过分析患者的步态、平衡能力、肢体协调能力等参数，系统能够提供客观的评估结果，指导康复训练，监测康复进展。
骨科疾病的诊断与康复：在骨科疾病的诊断和康复中，HumanTrak 系统可以评估患者的关节活动度、肌肉力量、运动协调性等参数，指导手术方案的制定，评估手术效果，指导术后康复训练。该系统特别适用于膝关节置换术、髋关节置换术、脊柱手术等骨科手术后的康复评估和指导。
老年跌倒风险评估与预防：HumanTrak 系统可以评估老年人的平衡能力、步态稳定性、反应能力等参数，预测跌倒风险，指导预防措施的制定。系统还可以用于老年人的平衡训练和步态训练，提高老年人的生活自理能力和生活质量。
慢性疼痛患者的运动评估与干预：对于慢性疼痛患者，如慢性腰痛、颈痛、膝痛等，HumanTrak 系统可以评估患者的运动模式、肌肉激活模式、疼痛相关的运动限制等参数，指导康复治疗，评估治疗效果。系统还可以用于疼痛患者的运动训练，帮助患者恢复正常的运动功能，减轻疼痛症状。
在一项针对膝关节疼痛患者的研究中，研究人员使用 HumanTrak 无标记三维运动分析系统对 20 名膝关节疼痛患者进行了评估和分析。研究方案包括在患者疼痛的膝关节内注射局部麻醉剂，消除疼痛对运动的心理影响，为生物力学分析提供清晰的治疗前后情况。
研究结果显示：
注射前后的运动学变化：注射局部麻醉剂后，患者的膝关节运动学参数发生了明显变化。特别是在深蹲和坐站动作中，患者的膝关节累积加速度和平滑度参数在注射后明显改善，表明疼痛确实影响了患者的运动模式。
关键参数的敏感性：研究发现，膝关节的累积加速度和平滑度参数对疼痛引起的运动模式变化特别敏感。这些参数能够有效地区分注射前和注射后的情况，为评估治疗效果提供了客观指标。
动作任务的诊断价值：研究证实，坐站和深蹲动作具有较高的诊断价值，能够有效揭示膝关节疼痛对运动模式的影响。这些简单的动作不仅易于实施，而且能够反映膝关节的功能状态，适合在临床实践中使用。
生物力学标记物的识别：通过主成分分析（PCA），研究识别出了几个能够有效区分注射前和注射后情况的生物力学标记物，包括膝关节的累积加速度、平滑度以及某些特定关节角度的变化模式。
这些发现为膝关节疼痛患者的评估和治疗提供了新的视角，表明无标记三维运动分析系统能够有效识别疼痛相关的运动模式变化，为临床诊断和治疗提供客观依据。研究结果还表明，HumanTrak 系统可以作为传统基于标记点的运动分析系统的有效替代方案，特别是在临床环境中，其无标记、操作简单的特点使其更具实用性和可推广性。
基于深度学习的无标记三维运动分析系统是近年来发展迅速的一类新型运动分析技术。这类系统利用先进的深度学习算法，能够从单目或多目 RGB 视频中直接估计人体关节的三维位置，无需使用任何标记点或特殊设备。与传统的基于标记点的三维运动分析系统相比，这类系统具有成本低、操作简单、适用范围广等优势，特别适合在临床和家庭环境中使用。
技术特点：
• 无标记点设计：基于深度学习的无标记三维运动分析系统不需要在人体上粘贴标记点，避免了传统运动捕捉系统的繁琐准备工作和对运动的干扰。这使得系统特别适合在临床环境、家庭环境和日常活动中使用。
• 单目或多目视频输入：这类系统可以基于单目或多目 RGB 视频进行三维运动分析。单目系统只需要一个普通的摄像头，成本低，部署方便；多目系统则可以通过多个摄像头从不同角度捕捉人体运动，提高三维重建的精度和可靠性。
• 高精度三维姿态估计：基于深度学习的系统能够从二维图像中精确估计人体关节的三维位置。这些系统通常使用卷积神经网络（CNN）来提取图像特征，然后使用循环神经网络（RNN）或变换器（Transformer）来建模时间序列信息，实现高精度的三维姿态估计。
• 实时或近实时处理：现代深度学习模型能够在普通的计算机硬件上实现实时或近实时的三维姿态估计。一些先进的系统甚至可以在移动设备上运行，为现场评估和干预提供了可能。
• 多任务学习能力：许多基于深度学习的三维运动分析系统不仅能够估计人体关节的三维位置，还能够同时预测人体形状、表情、手势等其他参数。这种多任务学习能力使得系统能够提供更全面的人体运动分析。
基于深度学习的无标记三维运动分析系统在康复医学领域有着广泛的应用前景，主要包括以下几个方面：
远程康复评估与指导：这类系统可以通过普通的网络摄像头或移动设备对患者进行远程评估和指导，特别适合在疫情期间或资源有限的地区使用。医生可以通过视频会议软件与患者进行实时互动，同时使用三维运动分析系统评估患者的运动功能，指导康复训练。
家庭康复训练监控：患者可以在家中使用自己的设备（如智能手机、平板电脑）进行康复训练，系统能够自动评估训练质量，提供反馈和指导。这种方式不仅提高了患者的依从性，还减轻了医疗系统的负担。
社区老年人健康管理：基于深度学习的无标记三维运动分析系统可以部署在社区健康中心或养老机构，定期为老年人进行运动功能评估，监测跌倒风险，指导预防性训练。系统可以通过分析老年人的步态、平衡能力、反应速度等参数，提供个性化的健康建议。
慢性疾病患者的长期监测：对于患有慢性疾病（如帕金森病、多发性硬化症）的患者，这类系统可以进行长期的运动功能监测，跟踪疾病进展，评估治疗效果。系统能够自动识别疾病相关的运动特征变化，为临床决策提供依据。
在一项研究中，研究人员使用基于深度学习的无标记三维运动分析系统对社区老年人进行了步态评估和跌倒风险预测。研究采用单目 RGB 摄像头采集老年人在自然环境中的步态视频，然后使用基于深度学习的三维姿态估计模型估计关节的三维位置，提取步态参数，评估跌倒风险。
研究结果显示：
关键步态参数的识别：系统能够从单目视频中准确提取多种步态参数，包括步长、步宽、步频、支撑相时间、摆动相时间等传统参数，以及一些基于深度学习的高级特征。这些参数能够有效地区分高跌倒风险和低跌倒风险的老年人。
跌倒风险预测模型：基于提取的步态参数，研究建立了一个跌倒风险预测模型。该模型在测试数据集上表现出了较高的预测准确性，能够有效预测老年人未来的跌倒风险。
居家监测的可行性：研究证实，基于单目视频的步态分析系统可以在居家环境中有效运行，为老年人的跌倒风险评估提供了一种非侵入性、低成本的解决方案。系统不需要特殊的设备或环境准备，易于推广和应用。
个性化干预方案的制定：通过分析老年人的步态特征，系统能够识别出每个个体的特定风险因素，如步长缩短、步态不对称、支撑相时间减少等，为制定个性化的干预方案提供依据。
这些发现为社区老年人的健康管理提供了新的思路，表明基于深度学习的无标记三维运动分析系统可以作为一种有效的工具，用于老年人的跌倒风险评估和预防。这种方法不仅成本低、操作简单，而且能够提供客观、量化的评估结果，有助于提高老年人的生活质量和安全性。
Vicon 运动捕捉系统是由英国 Vicon 公司开发的高精度三维运动分析系统，在生物力学研究领域享有盛誉。该系统以其高保真数据和强大的分析工具而著称，能够为生物力学研究提供深入的运动学和动力学 insights。
技术特点：
• 高精度运动捕捉：Vicon 系统采用先进的红外摄像机技术，能够精确捕捉标记点的三维坐标，提供亚毫米级的精度，确保捕捉到的运动数据准确可靠。系统的摄像机分辨率可达 2600 万像素，帧率可达 2000 帧 / 秒，能够捕捉到极其细微的运动变化和高速运动。
• 多设备同步集成：该系统可以与测力台、肌电仪、压力传感器等多种设备实现同步集成，实现多模态数据采集，全面分析人体运动的运动学、动力学和肌肉活动特征。这种集成能力使得研究人员能够从多个维度研究人体运动的生物力学机制。
• 先进的软件平台：Vicon 系统配备功能强大的软件平台，包括 Nexus、Tracker 和 Vicon Control 等，支持数据采集、处理、分析和可视化。软件提供丰富的工具和算法，帮助研究人员高效地处理复杂的生物力学数据。
• 人体模型构建与分析：系统支持基于标记点数据的人体模型构建和分析，能够计算关节角度、角速度、关节力矩、肌肉力等生物力学参数。这些功能使得研究人员能够深入研究人体运动的生物力学机制。
• 实时数据处理与反馈：Vicon 系统支持实时数据处理和反馈，研究人员可以在实验过程中实时查看和分析数据，及时调整实验方案，提高研究效率。
Vicon 运动捕捉系统在生物力学研究领域的应用非常广泛，主要包括以下几个方面：
人体运动生物力学研究：Vicon 系统可以用于研究人体在各种运动任务中的生物力学特征，如步态、跳跃、投掷、转身等。通过分析运动学和动力学数据，研究人员可以深入理解人体运动的机制，探索优化运动表现和预防运动损伤的方法。
关节生物力学研究：该系统可以用于研究特定关节的生物力学特征，如膝关节、髋关节、肩关节等。通过在关节周围放置标记点，研究人员可以精确测量关节在运动过程中的三维运动轨迹和受力情况，为关节疾病的诊断和治疗提供依据。
肌肉骨骼建模与仿真：Vicon 系统可以与肌肉骨骼建模软件（如 OpenSim、AnyBody 等）结合，建立人体肌肉骨骼模型，模拟肌肉力量和关节力矩的分布。这种建模和仿真技术可以用于研究肌肉骨骼系统的功能，预测不同运动条件下的生物力学响应。
康复生物力学研究：在康复医学研究中，Vicon 系统可以用于评估康复治疗的效果，比较不同康复方法的优劣，探索促进功能恢复的最佳策略。该系统特别适合用于评估神经肌肉疾病、骨科疾病和运动损伤患者的康复进展。
在一项针对太极拳练习伴膝关节疼痛者的研究中，研究人员使用 Vicon 运动捕捉系统和测力台，对 6 名太极拳练习伴膝关节疼痛者（试验组）和 6 名健康练习者（对照组）进行了比较分析。
研究结果显示：
运动学差异：与对照组相比，试验组在特定时刻的关节角度存在明显差异。例如，在左、右搂膝拗步推进期波峰时刻（T1、T5），试验组的后支撑腿髋外展角度更大；在右搂膝拗步后坐转向期波谷时刻（T2）和单足支撑期第一波峰时刻（T3），试验组的左膝关节内收角度更大；在右搂膝拗步单足支撑期第二波峰时刻（T4）和右搂膝拗步推进期波峰时刻（T5），试验组的右膝关节内收角度更大。
动力学差异：与对照组相比，试验组在多个时刻的地面反作用力和关节力矩存在明显差异。例如，在 T3、T4 和 T5 时刻，试验组的垂直轴地面反作用力更小；在 T1 和 T5 时刻，试验组的前支撑腿髋后伸力矩更小；在 T5 时刻，试验组的前支撑腿髋外旋力矩更小；在 T1 时刻，试验组的左膝关节总支撑力矩贡献度更大。
生物力学机制分析：基于这些发现，研究人员提出，太极拳练习伴膝关节疼痛者的膝关节内收角度增大可能是为了补偿髋关节伸展旋转不足，导致膝关节承受更大的压力和剪切力，进而加重膝关节疼痛。这种代偿机制可能形成恶性循环，进一步加剧膝关节问题。
康复建议：基于生物力学分析结果，研究人员建议，伴膝关节疼痛的太极拳练习者在训练中应注意调整髋关节和膝关节的运动模式，加强髋关节的伸展和旋转能力，减少膝关节的异常内收，从而减轻膝关节的负担，缓解疼痛。
这些发现为太极拳练习伴膝关节疼痛者的康复训练提供了科学依据，表明三维运动分析系统能够有效揭示运动中的生物力学异常，为制定针对性的康复策略提供依据。研究结果还表明，Vicon 系统是研究人体运动生物力学的有力工具，能够为康复医学和运动科学研究提供深入的 insights。
BoB 人体运动生物力学分析软件是一款专门用于分析人体运动生物力学的专业软件。该软件结合高精度的动作捕捉系统，能够对人体运动进行全面的生物力学分析，提供丰富的运动学和动力学参数，为体育科学、康复医学和生物力学研究提供科学依据。
技术特点：
• 全方位指标分析：BoB 软件能够解析人体运动的多个核心参数，包括手臂扭矩峰值、足底反作用力传导路径、肌群协同发力模式等，并通过三维力学图谱还原手部运动轨迹与瞬时加速度变化。这些多维度数据构建出完整的 "力学传导链"，让研究人员清晰洞察从蹬地发力到动作完成的全周期能量转化过程。
• 动能传导可视化：软件能够将人体动能传导的奥秘拆解为可视化数据，从髋部旋转爆发的初始扭矩，到躯干肌肉群的波浪式传导，最终在动作完成瞬间形成能量叠加效应。这套精密算法构建的 "动能传导热力图"，不仅清晰标注每个关节秒级时间等线的加速差值，更能通过动态建模还原力量流失的关键节点。
• 多模态数据融合：BoB 软件可以与多种动作捕捉系统和传感器配合使用，实现多模态数据融合。系统能够同时处理运动学数据（如关节角度、位移、速度）、动力学数据（如地面反作用力、关节力矩）和肌电数据（如肌肉激活模式），提供全面的生物力学分析。
• 个性化报告生成：基于采集和分析的数据，BoB 软件能够生成个性化的生物力学分析报告，直观展示受试者的运动特征，对比正常参考值，指出异常模式和可能的原因，为研究和应用提供依据。
• 实时反馈与训练支持：部分版本的 BoB 软件支持实时反馈和训练功能，能够在运动过程中提供实时的视觉或听觉反馈，帮助用户调整运动模式，提高训练效果。这一功能特别适合在运动员训练和患者康复中使用。
BoB 人体运动生物力学分析软件在生物力学研究领域的应用非常广泛，主要包括以下几个方面：
上肢运动生物力学研究：BoB 软件特别适合用于分析上肢运动的生物力学特征，如投掷、击球、挥杆等动作。系统能够精确分析肩关节、肘关节、腕关节的运动学和动力学特征，揭示上肢运动的力学机制和能量传递规律。
下肢运动生物力学研究：软件可以用于分析下肢运动的生物力学特征，如行走、跑步、跳跃等动作。系统能够精确测量髋关节、膝关节、踝关节的角度变化和受力情况，为下肢运动功能评估和优化提供依据。
核心稳定性研究：BoB 软件能够分析核心肌群在运动中的协同发力模式，评估核心稳定性对整体运动表现的影响。这对于理解核心肌群在运动中的作用机制，优化核心训练方法具有重要意义。
运动损伤机制研究：通过分析运动过程中的关节负荷、肌肉发力模式和能量传递路径，BoB 软件可以揭示运动损伤的潜在机制，为预防运动损伤提供依据。该软件特别适合用于研究高风险动作和损伤易发动作的生物力学特征。
在一项针对棒球投手动作的研究中，研究人员使用 BoB 人体运动生物力学分析软件和高精度动作捕捉系统，对多名棒球投手的投球动作进行了分析和评估。
研究结果显示：
投手动作的核心参数：BoB 软件能够精确测量投手动作的六大核心参数，包括手臂扭矩峰值、足底反作用力传导路径、肌群协同发力模式、手部运动轨迹和瞬时加速度变化等。这些参数能够全面描述投手动作的生物力学特征。
能量传导链分析：通过分析投手从蹬地发力到球体释放的全周期能量转化过程，研究人员发现，高效的投手能够形成连续、流畅的能量传导链，将下肢力量通过躯干和手臂有效地传递到球体上。而低效的投手则存在能量传导断点，导致力量损失和投球速度下降。
关节负荷评估：BoB 软件能够评估投手在投球过程中各关节的负荷情况。研究发现，投球过程中，肘关节承受的外翻力矩和肩关节承受的旋转力矩较大，是潜在的损伤风险点。通过优化投手的发力时序和运动轨迹，可以在维持投球速度的前提下，降低这些关节的负荷。
个性化训练方案制定：基于生物力学分析结果，研究人员为不同的投手制定了个性化的训练方案。这些方案针对性地调整了投手的发力时序、关节角度和肌肉激活模式，有效提高了投球效率，降低了受伤风险。
这些发现为棒球投手的训练和损伤预防提供了科学依据，表明 BoB 人体运动生物力学分析软件能够有效揭示投手动作的生物力学特征，为优化训练方案和预防运动损伤提供依据。研究结果还表明，BoB 软件是研究人体运动生物力学的有力工具，能够为体育科学和运动医学研究提供深入的 insights。
多体动力学分析系统是一类专门用于分析多体系统运动和受力的软件工具。在生物力学研究中，这类系统可以用于构建人体的多体动力学模型，模拟人体在各种运动任务中的生物力学行为。与传统的运动分析系统相比，多体动力学分析系统能够更深入地研究人体运动的力学机制和能量传递规律。
技术特点：
• 多体动力学建模：多体动力学分析系统能够构建包含多个刚体和柔性体的系统模型，模拟各部分之间的相对运动和相互作用力。在生物力学研究中，这类系统通常用于构建包含骨骼、关节和肌肉的人体模型，模拟人体运动的力学行为。
• 运动学和动力学分析：系统能够进行运动学分析（如计算关节角度、角速度、线速度等）和动力学分析（如计算关节力矩、肌肉力、地面反作用力等）。这种全面的分析能力使得研究人员能够从多个维度研究人体运动的生物力学机制。
• 肌肉激活和控制模型：先进的多体动力学分析系统支持肌肉激活和控制模型，能够模拟神经肌肉系统对运动的控制过程。这些模型可以根据运动任务和肌肉特性，预测肌肉的激活模式和产生的力量，为研究人体运动控制提供依据。
• 优化和逆动力学分析：系统支持优化分析和逆动力学分析，能够根据运动学数据计算关节力矩和肌肉力，或根据运动目标优化运动轨迹和肌肉激活模式。这些分析方法对于理解人体运动的生物力学机制和优化运动表现具有重要意义。
• 与运动捕捉系统集成：多体动力学分析系统通常可以与运动捕捉系统集成，直接使用运动捕捉数据驱动模型，进行实时或离线分析。这种集成能力使得研究人员能够将理论建模与实验数据相结合，提高研究的准确性和可靠性。
多体动力学分析系统在生物力学研究领域的应用非常广泛，主要包括以下几个方面：
人体运动的力学机制研究：多体动力学分析系统可以用于研究人体在各种运动任务中的力学机制，如行走、跑步、跳跃、投掷等。通过构建人体模型并模拟运动过程，研究人员可以深入理解关节力矩、肌肉力量和能量传递的规律。
关节和肌肉功能研究：这类系统可以用于研究特定关节和肌肉在运动中的功能和作用。例如，研究膝关节在行走过程中的受力情况，或分析核心肌群在举重动作中的协同作用。
康复生物力学研究：在康复医学研究中，多体动力学分析系统可以用于评估康复治疗的效果，比较不同康复方法的优劣，探索促进功能恢复的最佳策略。系统能够模拟患者在不同康复阶段的运动功能，为个性化康复方案的制定提供依据。
运动装备和辅助设备研发：多体动力学分析系统可以用于评估和优化运动装备和辅助设备的设计，如运动鞋、护具、假肢、矫形器等。通过模拟装备与人体的相互作用，研究人员可以评估装备的性能，指导设计优化。
iRobotCAM 是一款由南京越擎信息科技有限公司开发的多体动力学分析系统，该系统基于国产三维几何内核平台中望 3D，为工业用户提供高效的建模与仿真解决方案。经过不断升级，平台引入多体动力学建模模块，实现了质的飞跃，能够构建复杂结构系统的动力学参数模型和三维骨骼结构模型，并支持生成通用的 URDF 文件，无缝对接 MuJoCo、Simbody、OpenSim 等主流生物力学引擎。
在足球运动研究中，iRobotCAM 系统被用于分析足球运动员的运动和损伤机制，为康复和训练提供依据。
研究结果显示：
个性化康复方案制定：以江苏城市足球联赛为例，iRobotCAM 系统通过构建球员个体化的多体动力学模型，结合摄像数据和肌电信号，对运动员运动过程中的关节受力、力矩分布与步态模式进行深入分析，能够快速精准地识别出高风险动作。将 URDF 输出模型接入 MuJoCo 或 OpenSim 平台后，系统可以直观对比运动员健康状态与受伤状态下的运动差异，为康复医生提供详实、科学的数据支持，从而制定出更具针对性的康复路径和训练方案。
动作优化与竞技表现提升：iRobotCAM 系统构建的多体模型不仅能够高度还原足球运动中的复杂动作，还能对肌群协同与能量效率进行量化分析。教练团队借助这些数据，可以精准调整训练重点，有针对性地提升运动员的爆发力、灵活性与稳定性。同时，通过仿真预测，系统能够清晰反馈每种训练对特定关节或肌肉的负载影响，实现精准训练与疲劳管理，在提升竞技水平的同时，有效降低伤病风险。
辅助装备研发与定制：iRobotCAM 系统强大的三维 CAD 建模与动力学集成能力，为足球专用康复外骨骼设备、智能护膝、训练强化装置等辅助装备的研发提供了坚实的技术支撑。通过对人体模型与外部装置的联动建模，系统能够仿真人体与装备交互的力学行为，为设备结构设计和控制策略优化提供可靠的验证平台。
这些发现为足球运动员的康复和训练提供了科学依据，表明多体动力学分析系统能够有效揭示足球运动中的生物力学特征，为优化训练方案和预防运动损伤提供依据。研究结果还表明，iRobotCAM 系统是研究人体运动生物力学的有力工具，能够为体育科学和运动医学研究提供深入的 insights。
随着计算机技术、传感器技术和人工智能技术的飞速发展，三维运动分析系统正在经历快速的更新和变革。从技术发展趋势来看，未来的三维运动分析系统将呈现以下几个特点：
高精度与便携性的平衡：未来的三维运动分析系统将越来越注重高精度与便携性的平衡。一方面，基于标记点的系统将继续提高精度和可靠性，满足高端科研和临床需求；另一方面，无标记、便携式的系统将不断发展，扩大应用范围，特别是在社区、家庭和日常活动中的应用。
多模态数据融合：未来的系统将越来越注重多模态数据的融合，包括运动学、动力学、肌电、眼动、生理指标等。这种融合将提供更全面、更深入的运动分析，揭示传统单一模态分析难以发现的规律和机制。
人工智能与深度学习的深度应用：人工智能和深度学习技术将在三维运动分析中发挥越来越重要的作用。这些技术将用于提高运动捕捉的精度和鲁棒性，自动识别运动模式和异常，预测运动趋势和风险，为个性化干预提供依据。
实时反馈与干预：未来的三维运动分析系统将越来越注重实时反馈和干预功能。系统不仅能够记录和分析运动数据，还能够在运动过程中提供实时反馈，指导用户调整运动模式，提高训练效果和康复效率。
云平台与大数据分析：随着云计算和大数据技术的发展，三维运动分析系统将越来越多地采用云平台架构，实现数据的存储、管理和分析。这种架构将支持大规模数据分析和比较，发现群体规律和个体差异，为精准医疗和个性化训练提供依据。
体育科学、康复医学和生物力学研究三个领域对三维运动分析系统的需求存在明显差异，主要体现在以下几个方面：
精度要求：生物力学研究通常对精度要求最高，需要亚毫米级的精度来研究细微的运动变化和力学机制；体育科学次之，但对高速运动的捕捉能力要求较高；康复医学对精度的要求相对较低，但对系统的易用性和临床实用性要求较高。
参数侧重点：体育科学更关注与运动表现相关的参数，如速度、力量、爆发力、能量传递效率等；康复医学更关注与功能恢复相关的参数，如关节活动度、步态对称性、肌肉激活模式等；生物力学研究则更关注基础力学参数，如关节力矩、肌肉力、应力分布等。
应用场景：体育科学通常在训练场馆和比赛场地使用三维运动分析系统，需要系统具有较强的环境适应性和便携性；康复医学主要在医院、康复中心和社区使用，需要系统操作简单、结果直观；生物力学研究主要在实验室环境中使用，通常对系统的精度和功能全面性要求较高。
分析深度：生物力学研究通常需要最深入的分析，包括运动学、动力学、肌肉激活和控制等多个层面；体育科学更关注应用层面的分析，如技术优化、训练监控、损伤预防等；康复医学则更关注功能评估和干预效果评价。
基于当前的技术发展趋势和应用需求，三维运动分析系统在未来的研究和应用中可能会重点关注以下几个方向：
无标记运动捕捉技术的进一步发展：无标记运动捕捉技术将继续发展，提高精度和可靠性，特别是在复杂动作和遮挡情况下的表现。这将扩大三维运动分析系统的应用范围，使其更广泛地应用于临床、社区和家庭环境。
人工智能在运动分析中的深度应用：人工智能技术将在运动分析中发挥越来越重要的作用，包括自动识别运动模式、预测运动趋势、评估风险、生成个性化建议等。特别是深度学习技术将在运动预测、异常检测和模式识别等方面取得突破。
个性化生物力学模型的构建与应用：未来的研究将更加注重个性化生物力学模型的构建和应用，考虑个体差异对运动表现和损伤风险的影响。这种个性化模型将为精准医疗和个性化训练提供更科学的依据。
实时反馈与干预系统的开发：实时反馈与干预系统将成为未来研究的重点，特别是在康复训练和运动技能学习领域。这类系统能够在运动过程中提供实时反馈，帮助用户调整运动模式，提高训练效果和康复效率。
多模态数据融合与分析方法的创新：多模态数据融合将成为未来研究的重要方向，包括运动学、动力学、肌电、生理指标等多种数据的融合分析。这种融合将提供更全面、更深入的运动分析，揭示传统单一模态分析难以发现的规律和机制。
总之，三维运动分析系统在体育科学、康复医学和生物力学研究领域的应用前景广阔。随着技术的不断进步和创新，这些系统将提供更加精确、全面、深入的运动分析，为提高运动表现、促进功能恢复、预防运动损伤和深入理解人体运动的生物力学机制提供强有力的支持。未来的研究和应用将更加注重系统的易用性、实时性和个性化，推动三维运动分析技术在更广泛的领域发挥更大的作用。
