HE6X6 是一种紧凑型、便携式的测力台,用于测量非常低的载荷。这款 6 英寸 x 6 英寸的多轴测力平台是一种便携式解决方案,非常适合人类本体感知测试和小动物实验。该平台提供多种容量选择,最大垂直量程从 1 磅到 20 磅不等。
HE6x6 具有一个整体传感元件,为所有轴提供极高的过载保护。通常允许超过 100 倍的量程。测力台提供了顶部和底部的安装孔,但许多应用并不需要使用它们。

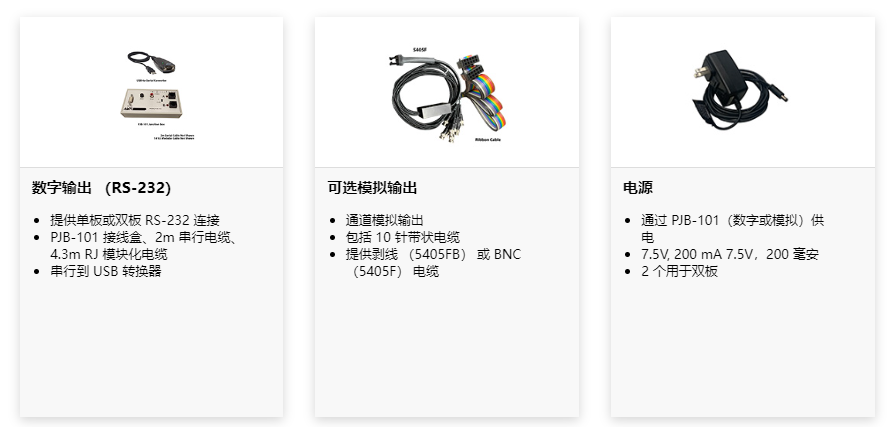

只需要测力台、电缆、电源接口盒(PJB-101)和计算机就可以收集数据。
请参阅下面的规格表以获取更多详细信息。

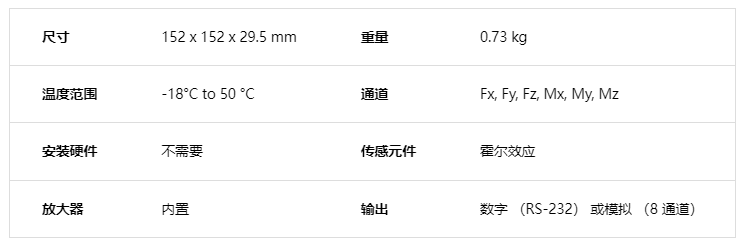

通用规格参数表
尺寸大小 | 152 x 152 x 29.5 mm | 重量(kg) | 0.73kg |
信号通道 | Fx, Fy, Fz, Mx, My, Mz | 工作温度 | -18°C to 50°C |
放大器 | 内嵌式 | 传感器单元 | 霍尔效应 |
安装硬件 | 不需要 | 信号输出 | 数字 (RS-232) 或模拟(8通道) |

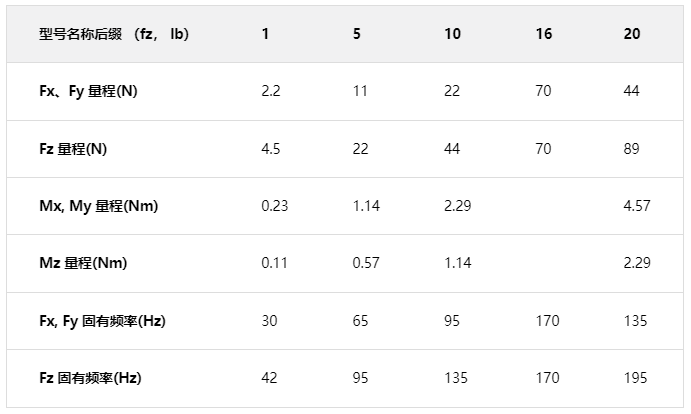

量程和灵敏度
型号后缀名 (Fz, lb) | 1 | 5 | 10 | 16 | 20 |
Fx, Fy 量程 (N) | 2.2 | 11 | 22 | 70 | 44 |
Fz 量程 (N) | 4.5 | 22 | 44 | 70 | 89 |
Mx,My 量程 (Nm) | 0.23 | 1.14 | 2.29 | 4.57 | |
Mz 量程 (Nm) | 0.11 | 0.57 | 1.14 | 2.29 | |
Fx, Fy 固有频率 (Hz) | 30 | 65 | 95 | 170 | 135 |
Fz 固有频率 (Hz) | 42 | 95 | 135 | 170 | 195 |
