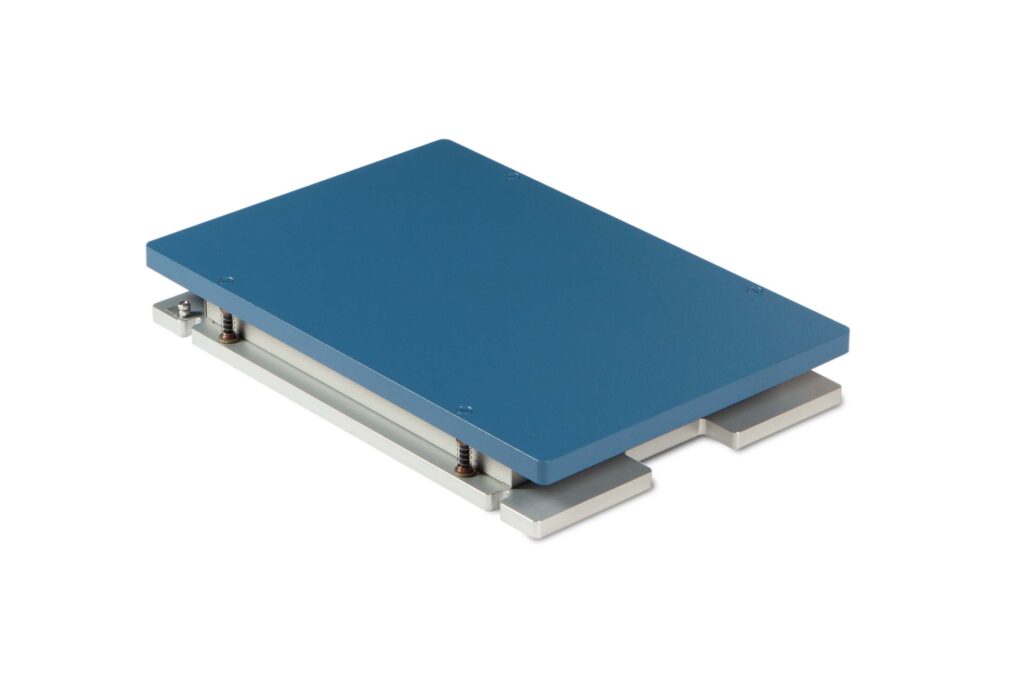

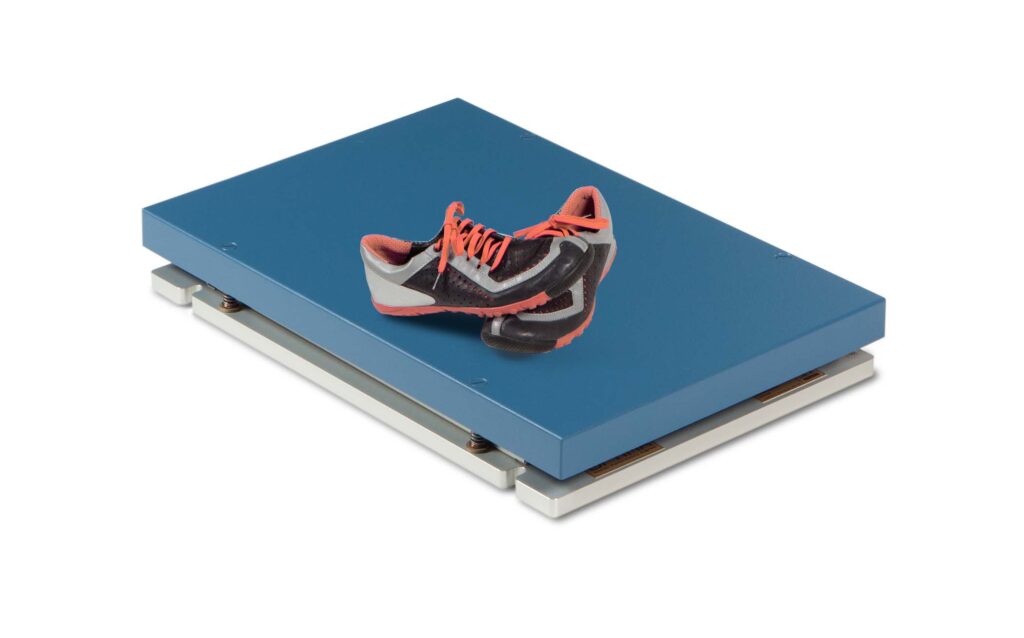

BMS400600 是 AMTI 最受欢迎的固定式测力台。作为我们 Optima 生物力学测量系列(BMS)的一部分,这一卓越的平台提供了优秀的准确性、高固有频率以及在最经济实惠的价格下多场景使用的灵活性。

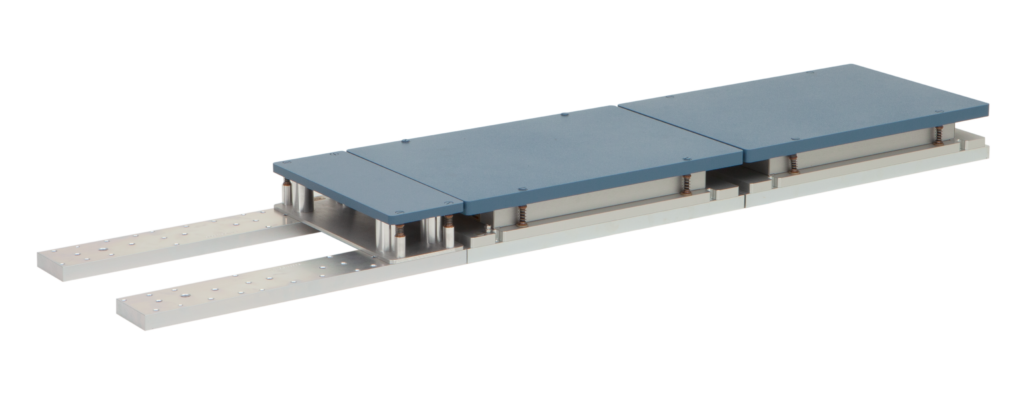

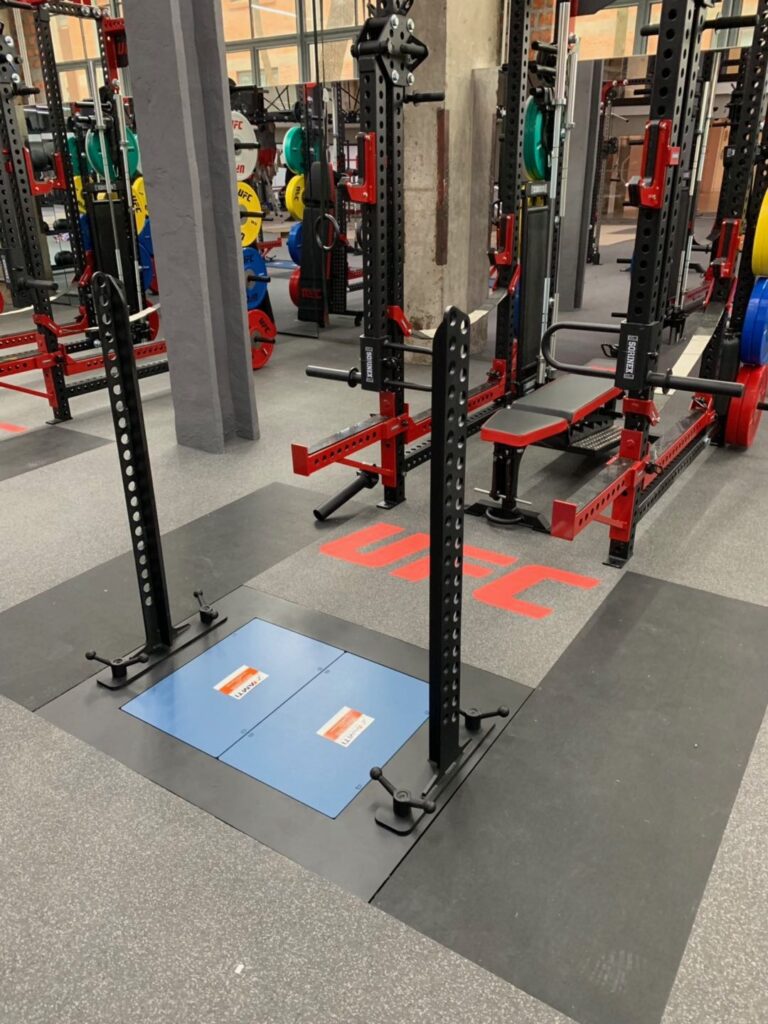

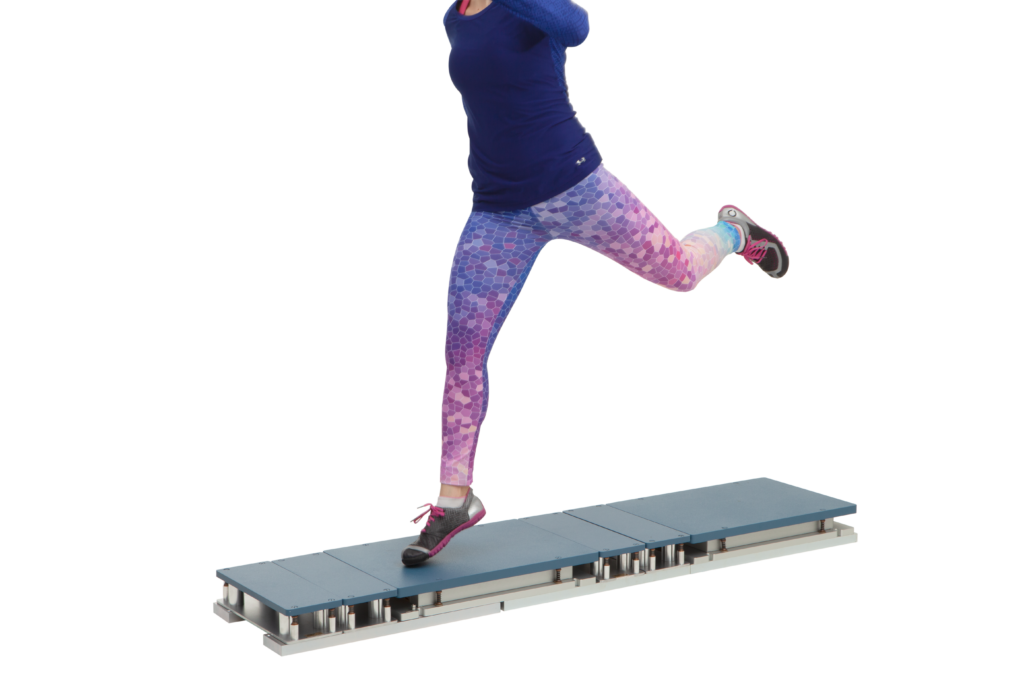

作为我们最多功能的产品,BMS400600 可广泛的用于各种场景,包括步态、平衡和运动领域。40×60 厘米的尺寸非常接近人类的平均步幅长度,并且也可以成对使用进行双侧跳跃或平衡的评估。对于更高速的动态运动,可以组合多个测力台来创建集成化测力系统。
标准固有频率或高固有频率模式
BMS400600 可提供标准固有频率或高固有频率型号。高固有频率的型号更有益于高速运动的应用或环境振动较多的场景。
请参阅下面的规格表以获取更多详细信息。
通用规格参数表
尺寸大小 | 400 x 600 x 82.5 mm | 工作温度 | -18°C to 50°C |
信号通道 | Fx, Fy, Fz, Mx, My, Mz | 激励电压 | 最高10 V |
Fx, Fy, Fz 滞后 | ±0.2% 最大负荷输出 | COP 精度 | 小于 0.5 mm* |
安装硬件 | 已配备 | 传感器单元 | 应变片桥 |
放大器 | 已包含 (OPT-SC) | 信号输出 | 数字 (USB) 或模拟 |
信号串扰 | ±0.2% 负载重量 | 测量精度 | ±0.5% 负载重量 |
量程和灵敏度
型号后缀名 (Fz, lb) | 1000 | 2000 | 4000 |
Fx, Fy 量程 (N) | 2225 | 4450 | 8900 |
Fz 量程 (N) | 4450 | 8900 | 17,800 |
Mx 量程 (Nm) | 1330 | 2670 | 5330 |
My 量程 (Nm) | 890 | 1790 | 3570 |
Mz 量程 (Nm) | 670 | 1330 | 2670 |
Fx, Fy 灵敏度 (µV/V-N) | 0.67 | 0.34 | 0.17 |
Fz 灵敏度 (µV/V-N) | 0.17 | 0.08 | 0.04 |
Mx 灵敏度 (µV/V-Nm) | 1.40 | 0.70 | 0.35 |
My 灵敏度 (µV/V-Nm) | 1.78 | 0.89 | 0.18 |
Mz 灵敏度 (µV/V-Nm) | 3.27 | 1.63 | 0.82 |
固有频率模式
型号后缀名 (Fz, lb) | 1000 | 2000 | 4000 | ||
固有频率版本 | 标准 | 高(HF) | 标准 | 高 (HF) | 标准 |
Fx, Fy固有频率 (Hz) | 280 | 470 | 360 | 600 | 430 |
Fz 固有频率 (Hz) | 370 | 780 | 400 | 830 | 420 |
顶部材质 | 实心航空铝 | 复合材料 | 实心航空铝 | 复合材料 | 实心航空铝 |
重量 (kg) | 32 | 18 | 32 | 18 | 32 |
