pedar®: 鞋内的动态压力分布。

pedar系统是一种准确可靠的压力分布测量系统，用于监测脚与鞋之间的局部载荷。pedar系统通过多种标准功能和操作模式提供了极大的灵活性。pedar通过蓝牙将压力数据传输到计算机，实时显示。它还可以通过光纤/USB电缆连接到PC。pedar还配备了内置蓝牙技术，可以在移动环境中使用。此外，pedar还具有SD卡存储功能，允许在任何地方收集数据，随后下载到计算机。

foot pressure mapping insole - pedar by novel gmbh

所有这些功能使pedar系统极其便携灵活，可以满足几乎所有测试需求，如步行、跑步、爬楼梯、携带重物、踢足球，甚至骑自行车。因此，结果更具现实相关性。

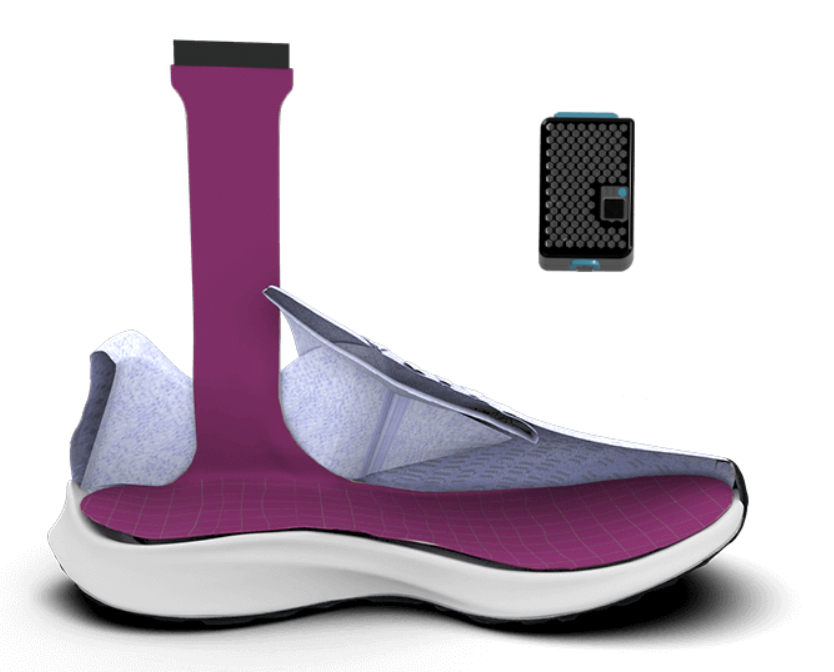

pedar系统连接到高度符合弹性的传感器鞋垫，覆盖整个足底表面，或者连接到传感器垫片，覆盖足部的背侧、内侧或外侧区域。pedar传感器采用电容技术——被认为是人体压力测量中最准确的技术。 pedar系统允许多种同步选项，例如与步态分析的视频系统配合使用。

pedar系统的应用：

♢  鞋类研究与设计

♢  生物力学自由步态的动力学分析

♢  长期负载监测

♢  运动生物力学

♢  生物反馈

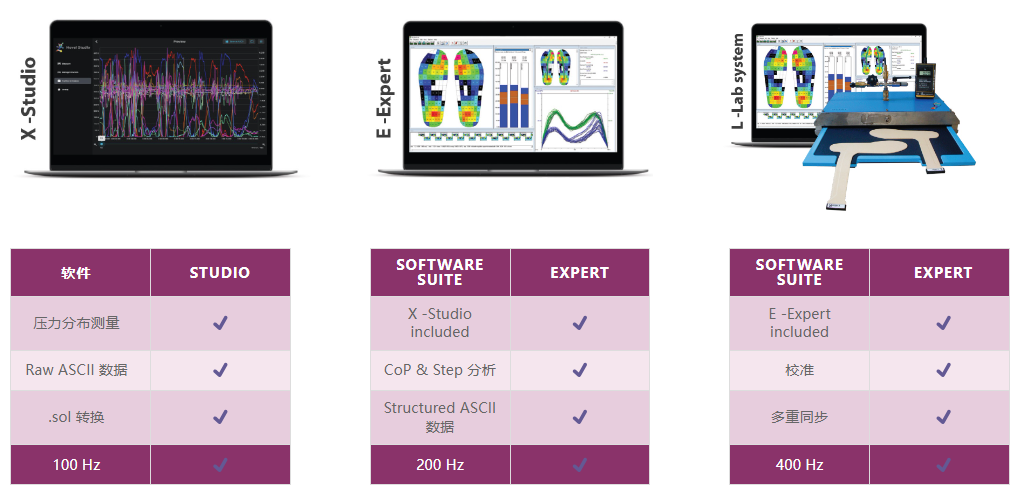

pedar软件包：

不同级别的pedar测量软件如下：

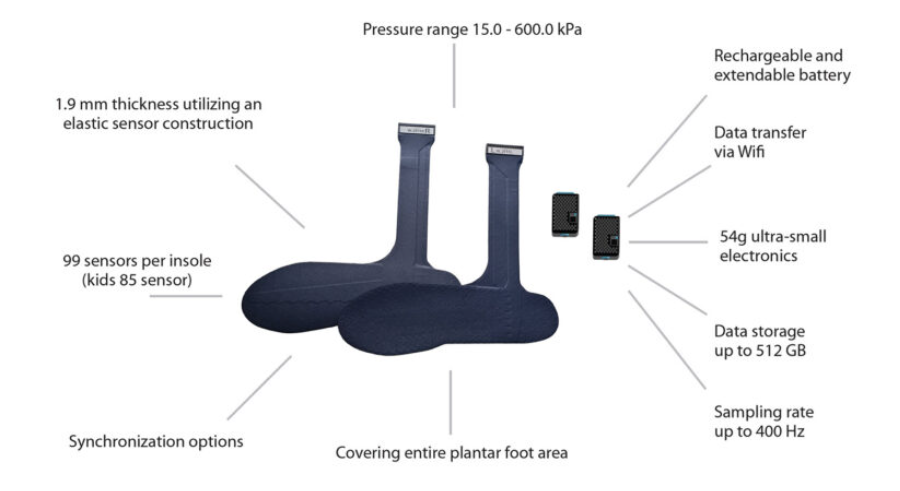

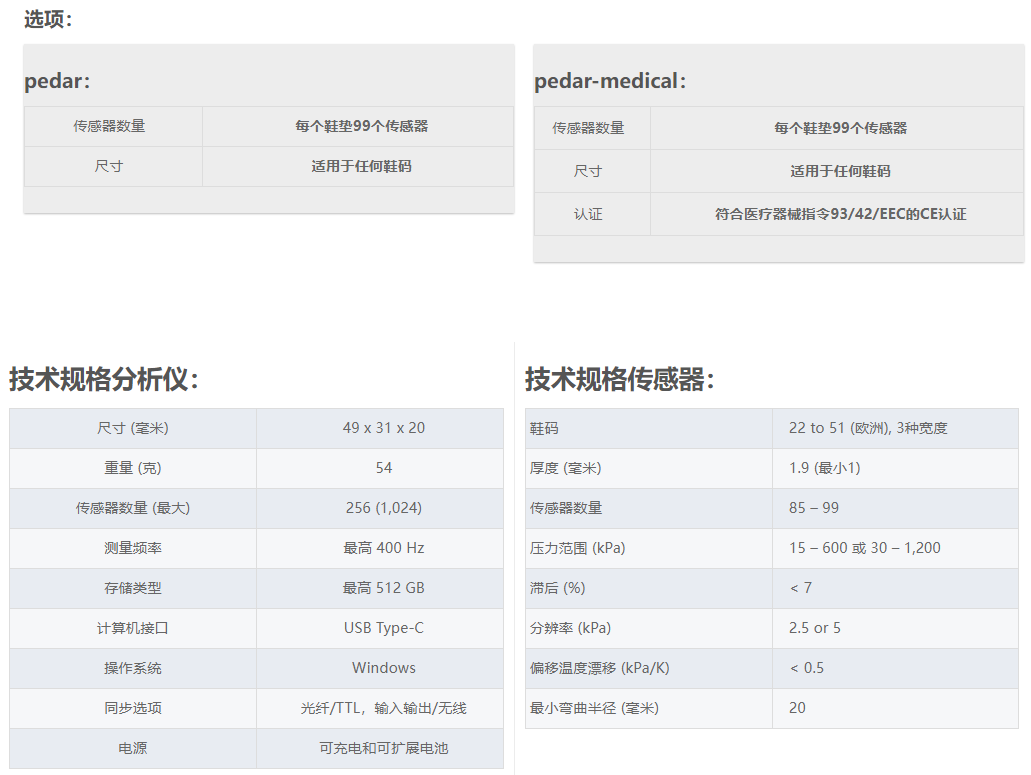

pedar鞋垫的特点：

♢  每个鞋垫有99个传感器

♢  测量频率：20,000个传感器/秒

♢  鞋码：22 – 51（欧洲鞋码）

pedar软件的特点：

♢  单个传感器选择

♢  在线和离线模式

♢  2D、3D和等压视图中的压力图

♢  数字显示

♢  足接触阶段的动画

♢  最大压力图（MPP）

♢  步态选择

♢  步态时间分析

♢  平均和单独的步态线

♢  比较和差异图

♢  区域负载的计算

♢  ASCII输出

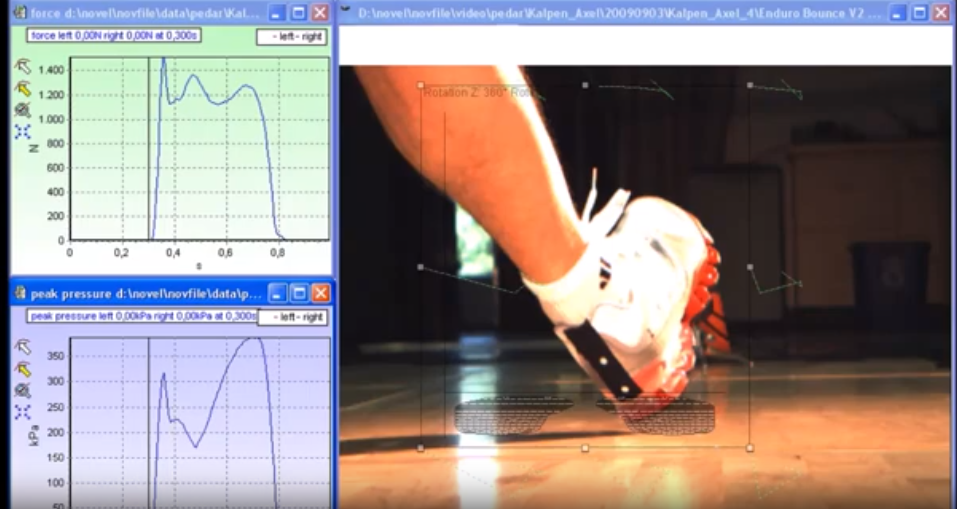

♢  同步视频录制

♢  力和压力值的音频反馈

♢  长期身体负载分析

♢  集成到novel数据库中

♢  广泛的科学分析软件

蓝牙遥测

pedar系统在广泛范围内使用蓝牙无线遥测系统。pedar系统内置蓝牙系统，并与各种蓝牙PC适配器通信。遥测允许用户观察受试者，同时完全从PC控制测试。动态压力数据可以在线查看，并且可以向受试者建议如何进行。该系统是教学和生物反馈测试的理想工具。

trublu校准设备

借助于 trublu校准设备，pedar系统的所有传感器都可以单独校准。校准保证了数据的准确性和可重复性，用户可以随时检查。

pedar垫

pedar垫是一种高度灵活的传感器，用于测量鞋内脚背的压力。它可以与pedar鞋垫结合使用，同时测量脚底和脚背的压力，以监测鞋的贴合度。

pedar垫的技术数据：

♢  传感器数量：56（7 x 8）

♢  单个传感器大小：10 x 20 mm²

♢  传感器区域：70 x 160 mm²

♢  压力范围：15.0 – 600.0 kPa

♢  传感器分辨率：0.5 传感器/cm²
